Exercice 7 : Requêtes et fonctions spatiales
Réaliser des requêtes et fonctions spatiales
Objectif : En utilisant les tables de 'QGIS_perf_sandbox.sqlite' réaliser les 4 requêtes suivantes
Question
Q1 : quels sont les ponctuels hydrographiques de la commune de La Flèche ?
On utilisera les tables PONCTUEL_HYDROGRAPHIQUE et COMMUNE... trouver la relation géométrique entre PONCTUEL_HYDROGRAPHIQUE.Geometry et COMMUNE.Geometry.
Solution : SELECT * FROM ponctuel_hydrographique, commune WHERE st_within(ponctuel_hydrographique.Geometry, commune.Geometry) AND commune.nom_comm = 'LA FLECHE'
On retient donc les ponctuels qui sont dans (st_within AND commune.nom_comm = 'LA FLECHE'
Il doit y avoir 81 ponctuels dans le résultat.
Question
Q2 : quelle est la longueur de la 'rivière le loir' dans chacune des communes intersectées par le cours d'eau ?

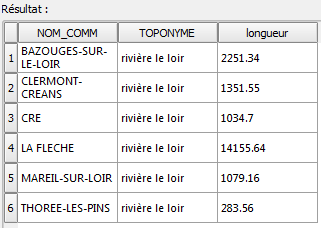

résultat à obtenir :
Chaque commune peut contenir plusieurs tronçons, il faut donc calculer la somme des longueurs des tronçons pour chaque commune... donc utiliser un GROUP BY et une fonction sum(). On utilisera la fonction ST_Length() pour obtenir la longueur de chaque tronçon. Il faut également tenir compte que certains tronçons sont à cheval sur plusieurs communes, et donc ne prendre en compte que la longueur des tronçons qui sont à l'intérieur de chaque commune pour ce faire on utilisera st_intersection(a.geom, b.geom) qui permet de récupérer la géométrie de l'objet a qui intersecte celle de l'objet b.
SELECT nom_comm, toponyme, round(sum(st_length(st_intersection(troncon_hydrographique.Geometry, commune.Geometry))),2) as longueur FROM troncon_hydrographique, commune WHERE toponyme= 'rivière le loir' AND st_intersects(commune.geometry, troncon_hydrographique.geometry) GROUP BY nom_comm
et sous PostGIS
SELECT nom_comm, toponyme, round(sum(st_length(st_intersection(troncon_hydrographique.Geometry, commune.Geometry))) : : numeric,2) as longueur FROM troncon_hydrographique, commune WHERE toponyme= 'rivière le loir' AND st_intersects(commune.geometry, troncon_hydrographique.geometry) GROUP BY nom_comm

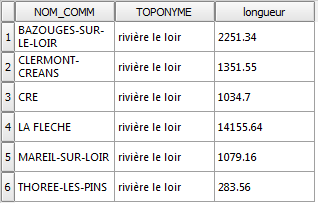

Le résultat est le suivant :
Complément :
Lorsque les requêtes sont un peu longues, il peut-être utile d'utiliser des alias pour pour les noms des tables. Ils s'obtiennent en plaçant directement un alias après le nom de table dans la clause FROM
Dans le cas précédent cela donne :
SELECT nom_comm, toponyme, round(sum(st_length(st_intersection(a.Geometry,b.Geometry))),2) as longueur FROM troncon_hydrographique a, commune b WHERE toponyme= 'rivière le loir' AND st_intersects(a.geometry, b.geometry) GROUP BY nom_comm
Question
Q3 : sélectionner les 'ponctuels hydrographiques' qui sont à moins de 5 km d'un établissement d'enseignement (couche ETABLISSEMENT)
On pourra utiliser une fonction st_distance() ou une fonction st_buffer() associée à un opérateur de type st_contains() ou st_intersects().
SELECT * FROM ponctuel_hydrographique, etablissement WHERE st_distance(ponctuel_hydrographique.Geometry, etablissement .Geometry) < 5000
ou
SELECT * FROM ponctuel_hydrographique, etablissement WHERE st_contains(Buffer(etablissement.Geometry, 5000), ponctuel_hydrographique.Geometry)
sous PostGIS on pourrait utiliser la fonction st_Dwithin()
SELECT * from ponctuel_hydrographique, etablissement WHERE ST_DWithin(ponctuel_hydrographique.Geometry, etablissement .Geometry, 5000)
On remarquera cependant qu'avec ces requêtes les ponctuels qui sont à moins de 5000 m de plusieurs établissements apparaissent plusieurs fois. On peut ajouter une clause GROUP BY pkuid pour ne les obtenir qu'une seule fois (dans ce cas on n' a pas tous les établissements situés à moins de 5000 m d'un ponctuel hydrographique, mais ce n'est pas la question).
Il doit y avoir 86 ponctuels avec le group by et 150 réponses sans le group by
Une autre solution est d'utiliser une union des buffers individuels autour de chaque établissement avec la fonction st_union().
La syntaxe qui utilise une sous-requête directement dans la fonction st_contains() est alors :
SELECT * FROM PONCTUEL_HYDROGRAPHIQUE WHERE ST_contains((SELECT st_union(st_buffer(Geometry,5000)) FROM ETABLISSEMENT) ,PONCTUEL_HYDROGRAPHIQUE.Geometry)
Question
Q4 : Quel est l'établissement le plus proche du centroide de la commune de la Flèche?
On utilisera les coordonnées X_COMMUNE et Y_COMMUNE et la fonction st_makepoint() ou Makepoint() sous spatialite ou encore st_point() qui est un alias de Makepoint(). Le SRID (Identifiant du Système de Référence Spatial) est 2154, mais on pourra le cas échéant généraliser la requête à tout SRID en utilisant la fonction srid() qui récupère le srid d'une géométrie.
utiliser la fonction distance(), ORDER BY pour trier et LIMIT 1 pour prendre le 1er objet renvoyé.
Une requête de type
SELECT nom_comm, srid(Geometry) AS SRID, MakePoint(X_COMMUNE, Y_COMMUNE, srid(Geometry)) AS Geometry FROM commune WHERE commune.nom_comm = 'LA FLECHE'
retourne des points au centroide calculé à partir des coordonnées X_COMMUNE, Y COMMUNE.
SELECT *, st_distance( MakePoint(X_COMMUNE, Y_COMMUNE, srid(COMMUNE.Geometry)), etablissement .Geometry) AS distance FROM etablissement , COMMUNE WHERE commune.nom_comm = 'LA FLECHE' ORDER BY distance LIMIT 1
On aurait pu également utiliser la fonction st_centroid() qui donne un centroïde calculé, mais qui est différent des coordonnées données dans X_COMMUNE et Y_COMMUNE.
L'identifiant BdCARTO de l'Établissement répondant à la question est 123049.
